医院检验检测流水线供电系统系统

随着自动化流水线仪器在医院实验室的逐步开展和应用，对于提高医院检验科实验室检测效率以及提高规范工作流程发挥了愈来愈重要的临床作用，生化流水线作用逐渐成为检验科临床批量检测的一种发展趋势。

由于生化流水线设备较多，用电功率较大，对用电质量要求较高，为此供电系统就成为流水线安全稳定运行的前提，生化流水线对供电提出以下要求。

供电要稳定，电压波动小，防止供电的浪涌；

检测期间不能停电，否则可能会导致检测样品的失效；

接地良好，地阻要符合设备要求，建议接地电阻小于2mΩ，供电系统零地电压要符合设备要求。

 配电系统要适合实际现场的需求，管理方便；

布线要合理，将信号线缆和供电线缆分开布设，避免干扰；

为此我们建议生化流水线的供电系统设计为冗余系统。建议单独设立流水线的电源室，便于管理和维护。电源室包括市电输入配电柜、稳压电源系统（可选）、UPS电源系统和UPS输出配电系统。

1、市电输入配电系统：由于医院的供电系统一般为双回路供电，为此在流水线的市电由配电室布设两条来自不同变压器的供电线路，配电柜安装双电源切换系统ATS，实现主备供电的自动切换。供电线路为三相五线制，配电系统安装B级防雷模块，ATS的输出端根据需要分两路或多路供电输出。

2、稳压电源：如果机房供电系统电压较高，或者离医院的变电室较近，建议配备稳压电源，作为UPS电源的前端设备，防止UPS电源由于长期工作在高压状态或者电源转换瞬间高压对UPS的冲击。如果市电电压正常且电源室离变电室较远则可以不配备稳压器。

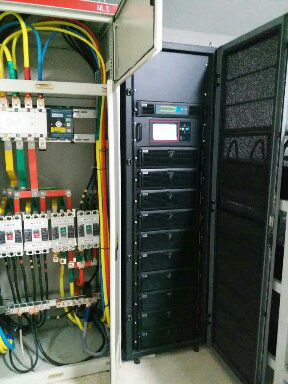

3、UPS电源：UPS电源的作用有两个，一个是为流水线提供稳频、稳压、无干扰的电力供应；二是在停电时为流水线提供无缝的后备供电，后备供电时间一般设置在1小时，保证流水线正在进行的检测工作能够正常完成。现在的流水线由于设备众多，一般采用大型UPS集中供电模式（多个UPS的分布供电模式，较适用于单个检测设备模式，对于流水线由于其管理不便，较少采用）。

生化检测流水线UPS的选择要考虑可靠性、可维护性和可扩展性三方面因素。为此我们建议UPS选择模块化UPS电源，在模块化UPS选择时考虑单个功率模块的大小，和模块化UPS的整体性能。

4、UPS输出配电系统：UPS的输出配电部分分为集中式输出配电和分布式输出配电；可以根据每个医院流水线所在建筑格局和流水线设备布局实际情况来确定。

5、供电布线：布线要合理，避免电源线缆和信号线缆绑扎平行布线；线缆粗细在考虑满足设备功率要求的情况下留有余量。电缆如能走暗线好，如果明线建议使用弧形铝合金线槽，既能起到对线缆的保护和美观的作用，又能避免线槽对检验人员来回走动的磕绊。
